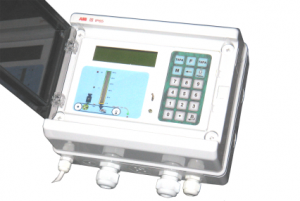

Терминал весов ленточных ТВЛ
Терминал весов ленточных типа ТВЛ (заводское обозначение: КМФ ВЛ/Д) применяется в конвейерных весах непрерывного действия в качестве полномасштабного вторичного прибора
На цифровом дисплее ТВЛ отображается:
- мгновенная производительность,
- погонная нагрузку,
- суммарный итог за последний час,
- суммарный итог за последнюю смену,
- суммарный итог с начала работы,
- скорость ленты,
- текущее время.
На мнемосхеме ТВЛ индицируются:
- исправность (неисправность) датчика скорости,
- наличие "отрицательного" веса на ленте конвейера,
- режим тарирования весов,
- режим калибровки весов,
- графическое (столбчиковое) изображение погонной нагрузки на весовом участке конвейера,
- движение ленты конвейера,
- появление сигнала на импульсном выходе весов,
- результат внутреннего тестирования аппаратуры весов.
Технические данные
| Техническая характеристика | Значение |
|---|---|
| Дисплей | ЖК индикатор символьный 2х16 |
| Класс точности | 0.015 |
| Число каналов измерения | 1 - 2 |
| Максимальное количество делений по OIML R76 | 10000 |
| Диапазон измерения, мВ/В | 0 - 3 |
| Единицы индицируемой массы | г, кг, т |
| Максимальное количество тензодатчиков на одном канале измерения | 8 |
| Напряжение питания тензодатчиков, В (при Rд ≥ 100 Ом) | 5 |
| Подключение тензодатчиков | 6-ти или 4-х проводное |
| Аналоговый выходной сигнал | 0-10В; 0-20мА; 0-5мА; 4-20мА |
| Линеаризация | по пяти точкам |
| Скорость измерения (без фильтра), изм/с | 400 |
| Фильтр низкой частоты цифровой | скользящее среднее по 1 - 200 точкам |
| Количество дискретных входов/выходов на плате центрального процессора | 8 / 8 |
| Количество дополнительных входов/выходов (опция) | 6 - 32 / 6 - 32 |
| Емкость энергонезависимого ОЗУ | 64 Кбайт |
| Емкость дополнительного энергонезависимого ОЗУ | 1 Гбайт |
| Возможность обновления ПО по Интернету | есть |
| Интерфейс 1 | RS232 или RS485 |
| Интерфейс 2 | RS232 или RS485 |
| Интерфейс 3 | LPT порт для принтера |
| Интерфейс 4 | Ethernet 10T полномасштабный |
| Интерфейс 5 | Modbus |
| Интерфейс 6 | Клавиатура ІВМ (PS/2) |
| Скорость передачи данных по RS232/485, бит/с | 300 - 19200 |
| Скорость передачи данных по Ethernet, бит/с | 10 000 000 |
| Диапазон напряжения питания, В | 100…250 (50…60 Гц) |
| Максимальная потребляемая мощность, ВА | 10 |
| Диапазон рабочих температур, °C | |
| Номинальный | - 10 ...+ 40 |
| Рабочий | - 20 ...+ 50 |
| Хранения | - 40 ...+ 70 |
| Клавиатура пленочная с тактильным эффектом | 18 кнопок |
| Масса, не более, кг | 2,5 |
| Класс защиты корпуса | IP 65 |
| Материал корпуса | Полистирол, ABS |
