ТВВ

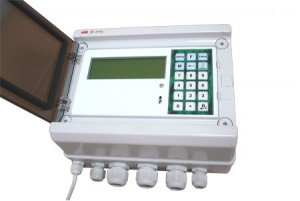

Внешний вид
Индикация нагрузок
Индикация продольного и поперечного смещения

Терминал весов вагонных четырехканальный типа КВ-4 применяется в 4-х канальных вагонных двухплатформенных весах в качестве полномасштабного вторичного прибора

Терминал измеряет массу каждого борта каждой тележки вагона;

Терминал вычисляет массу каждой тележки, суммарную массу вагона, массу каждого борта вагона;

Терминал определяет отклонение центра тяжести вагона относительно продольной и поперечной плоскостей симметрии вагона;

Терминал индицирует на экране дисплея все перечисленные выше параметры в единицах массы (кг) и единицах длины (мм).

Технические данные

Техническая характеристика Значение
Дисплей ЖК индикатор символьный 4х20
Класс точности 0.015
Число каналов измерения 4
Максимальное количество делений по OIML R76 10000
Диапазон измерения каждого канала, мВ/В 0 - 3
Единицы индицируемой массы кг
Максимальное количество тензодатчиков на одном канале измерения 8
Питание тензодатчиков, В, (при Rд ≥ 100 Ом) 5
Подключение тензодатчиков 6-ти или 4-х проводное
Аналоговый выходной сигнал 0-10 В; 0-20 мА; 0-5 мА; 4-20 мА
Линеаризация по 2...5 точкам
Скорость измерения (без фильтра), изм/с 400
Фильтр низкой частоты цифровой скользящее среднее по 1 - 200 точкам
Количество дискретных входов/выходов на плате центрального процессора 2 / 4
Емкость энергонезависимого ОЗУ 64 Кбайт
Возможность обновления ПО по Интернету есть
Интерфейс 1 RS232 или RS485
Интерфейс 2 RS232 или RS485
Скорость передачи данных по RS232/RS485, бит/с 300/19200
Скорость передачи данных по Ethernet, бит/с 10 000 000
Диапазон напряжения питания, В 100…250 (50…60 Гц)
Максимальная потребляемая мощность, ВА 10
Диапазон рабочих температур, °C
Номинальный - 10 ...+ 40
Рабочий - 20 ...+ 50
Хранения - 40 ...+ 70
Клавиатура пленочная с тактильным эффектом - 18 кнопок
Масса, не более, кг 2,5
Класс защиты корпуса IP 65
Материал корпуса Полистирол, ABS
