Грейферные весы для погрузчика-перегружателя

Назначение и область применения

терминал ТВГ

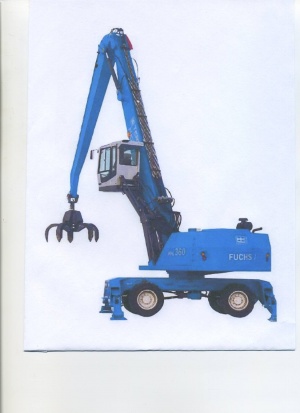

Весы грейферные для погрузчика-перегружателя типа "ЕрМак ВГП" предназначены для взвешивания грузов, перегружаемых с помощью погрузчиков-перегружателей

Применение грейферных весов сокращает время простоя загружаемых железнодорожных вагонов и автотранспорта и дает существенный экономический эффект, практически исключая затраты, связанные с перегрузом и недогорузом.

Конструкция

Конструктивно весы состоят из модуля грузоприемного (МГП) и терминала весов грейферных (ТВГ). МГП встраивается в конструкцию стрелы погрузчика, а индикация результатов взвешивания производится на дисплее ТВГ, который располагается в кабине оператора крана.

Дополнительно весы могут оснащаться дистанционным табло (ТИД-Р), устанавливаемым на расстоянии до 150-200 м от грейферного крана.

Электронные компоненты МГП защищены от ударных нагрузок специальной системой аммортизации.

Для обеспечения работы весов в составе автоматизированной системы имеются радиоретрансятор и аппаратно-программный комплект связи по мобильному каналу (GSM - комплект).

Функции весов

индикация массы груза в грейфере;
тарирование ненагруженных весов;
"засыпание" при отсутствии нагрузки;
индикация перегруза;
часы реального времени;
хранение результатов взвешивания;
передача результатов взвешивания на ПЭВМ по GSM или GPRS (опция);
индикация результатов взвешивания на дистанционном дублирующем табло ТИД-Р с радиоканалом (опция);
печать квитанций на малогабаритном принтере (опция);

Электронная измерительная аппаратура весов построена на модулях семейства "ЕрМак".

Техническая характеристика

Наименование показателя	Значение
НПВ, т	10, 20, 30
цена деления, кг	5, 10, 20
погрешность нарастающим итогом, % от отгруженной массы	0,5
допускаемая перегрузка без разрушения, % от НПВ	300
класс защиты грузоприемного устройства	IP67
диапазон рабочих температур, °С	от - 25 до + 50

Разработка защищена авторским правом и правом промышленной собственности
