Автоматизированная система учета муки в силосах БХМ «ЕрМак АС БХМ»

Назначение

Система предназначена для автоматического взвешивания и учета муки, хранящейся в силосах бестарного хранения муки (БХМ), и решает следующие задачи:

• обеспечивает объективный и точный учет хранящейся муки;
• исключает злоупотребления и случайные ошибки учета;
• снижает трудозатрата при хранении муки;
• повышает оперативность решения задач учета и расчета за муку;
• представляет производственным и финансовым службам завода оперативные сводки о количестве продукта, хранящегося в силосах.

Структура системы

Система имеет двух- или трехуровневую структуру.

• Нижний уровень системы представляет собой весоизмерительные устройства, состоящие из нескольких 3х или 4х тензодатчиков (по числу опор силоса) и контроллера весового сетевого КВС. Количество весоизмерительных устройств определяется числом силосов.
• Средний уровень представляет собой терминал типа ТВС. Терминал устанавливается в районе расположения силосов и имеет двухстрочный ЖК индикатор, на котором отображается масса каждого из силосов либо в циклическом режиме, либо по запросу.
• На верхнем уровне системы находится ПЭВМ, которая соединена либо с терминалом типа ТВС, либо непосредственно с нижним уровнем стандартным интерфейсом RS485. К ТВС или к ПЭВМ подключается принтер, на который выводится отчетная информация о работе системы и печатаются сводки о нестандартных ситуациях.

При двухуровневой структуре терминал ТВС отсутствует. В этом случае персонал не имеет возможности наблюдать показания системы непосредственно возле силосов, что не всегда удобно.

Принцип действия системы

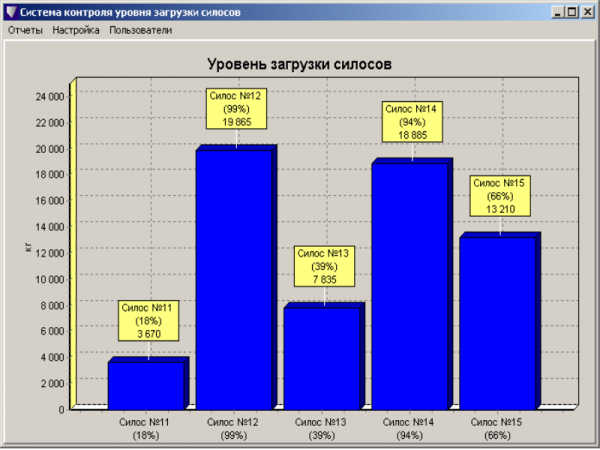

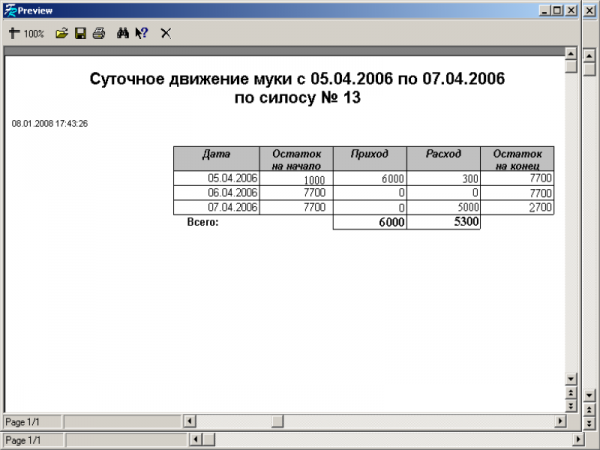

Каждое весовое устройство (ВУ) производит автономное взвешивание силоса и информация о массе силоса отображается на жидкокристаллическом индикаторе терминала. С терминала эта информация по каналу связи передается в ПЭВМ и отображается на ее мониторе. Любое изменение массы силоса мгновенно отслеживается как терминалом, таки ПЭВМ и учитывается в базе данных системы. На основе данной информации формируются отчеты о приходе или расходе продукта по каждому силосу за любой промежуток времени. Накопленная в базе данных информация доступна к просмотру и распечатке в любой момент времени. Поскольку терминал может работать в широком диапазоне температур (от минус 30 до + 60 0С), то он может быть установлен неподалеку от силосов и обслуживающий персонал имеет возможность наблюдать за уровнем загрузки силосов непосредственно в месте их нахождения. По результ атам работы за смену, сутки и месяц система формирует и печатает отчеты, которые позволяют руководству оперативно отслеживать процесс переработки продукта и принимать соответствующие меры.

Технические данные системы

Техническая характеристика	Значение
Количество ВМ в системе	до 32
НПВ каждого ВМ, т.	5, 10, 15, 20. 30, 50
НПВ автомобильных весов	10- 120 т
Число поверочных делений ВМ	от 1000 до 3000
напряжение питания (на ПДБ, ПВ)	от 160 до 250 В
Частота	50 Гц
Потребляемая мощность	не более 500 Вт

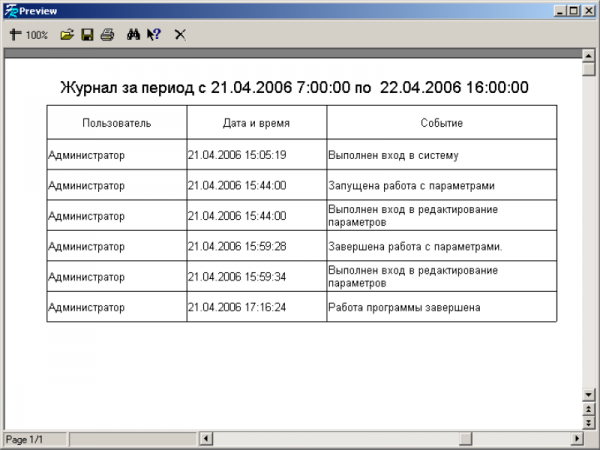

Выходные документы системы
